Розділ 1. Магнітне поле

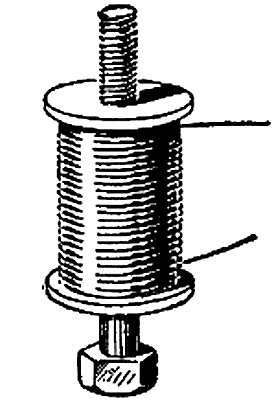

Котушку із залізним осердям усередині (рисунок) називають…

(Кількість балів 0.50)

• А

  магнітом.

• Б

  електромагнітом.

• В

  генератором.

• Г

  колектором.

Речовина, поміщена в магнітне поле, створює слабке магнітне поле, напрямлене протилежно до зовнішнього (рисунок). Яким магнетиком є ця речовина?

(Кількість балів 0.50)

• А

  Діамагнетиком

• Б

  М’якомагнітним феромагнетиком

• В

  Парамагнетиком

• Г

  Жорсткомагнітним феромагнетиком

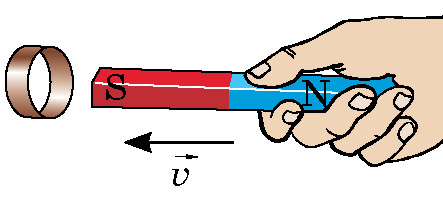

До мідного кільця, підвішеного на нитці, швидко підносять постійний магніт (рисунок). Як поводитиметься кільце?

(Кількість балів 0.50)

• А

  Залишиться нерухомим

• Б

  Відштовхнеться від магніту

• В

  Притягнеться до магніту

• Г

  Спочатку притягнеться до магніту, а потім відштовхнеться від нього

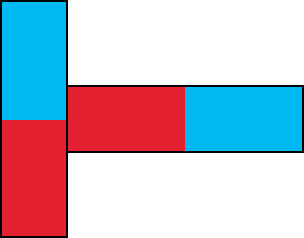

За якого взаємного розташування двох однакових штабових магнітів їх взаємодія буде найсильнішою?

(Кількість балів 1.00)

• А

  .

• Б

  .

• В

  .

• Г

  .

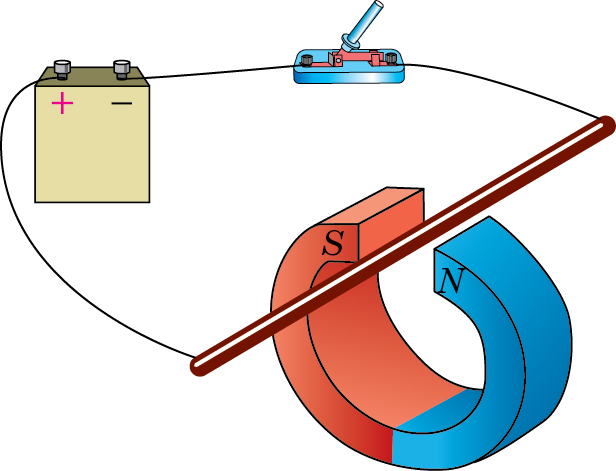

Провідник зі струмом розташований в однорідному магнітному полі (рисунок). Куди напрямлена сила Ампера, що діє на провідник?

(Кількість балів 1.00)

• А

  вгору

• Б

  вниз

• В

  вправо

• Г

  вліво

Установіть відповідність між назвою фізичної величини та її одиницею в СІ.

(Кількість балів 2.00)

• • 1

    Магнітна індукція магнітного поля

  • 2

    Сила Ампера

  • 3

    Сила струму

  • 4

    Довжина провідника

  • 5

    вольт

• • А

    ампер

  • Б

    ньютон

  • В

    метр

  • Г

    тесла

	А	Б	В	Г
1
2
3
4
5

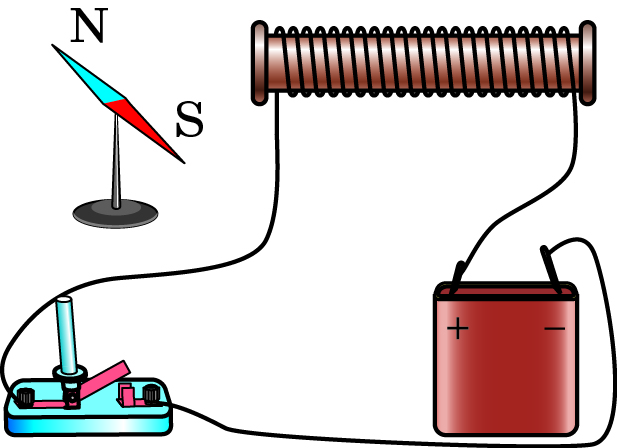

На рисунку зображено джерело струму, котушку, ключ і магнітну стрілку. Як поводитиметься магнітна стрілка, якщо замкнути ключ?

(Кількість балів 1.00)

• А

  Стрілка установиться в магнітному полі Землі в напрямку «північ — південь»

• Б

  Стрілка повернеться до котушки південним полюсом.

• В

  Стрілка повернеться до котушки північним полюсом.

• Г

  Стрілка встановиться перпендикулярно до торця котушки.

Установіть відповідність між явищем, що лежить в основі принципу дії технічного пристрою, та назвою цього пристрою.

(Кількість балів 2.00)

• • 1

    Дія магнітного поля на провідник зі струмом

  • 2

    Теплова дія струму

  • 3

    Явище електромагнітної індукції

  • 4

    Взаємодія постійних магнітів

• • А

    Електромагнітний підіймальний кран

  • Б

    Електромеханічний генератор

  • В

    Електроплита

  • Г

    Електродвигун

  • Д

    Компас

	А	Б	В	Г	Д
1
2
3
4

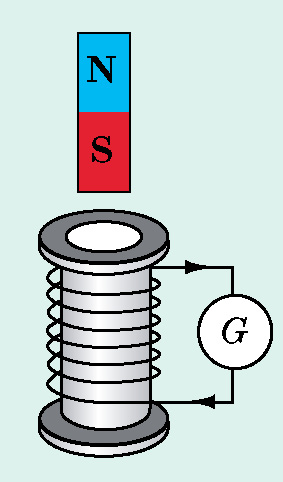

На рисунку показано напрямок індукційного струму, що виникає в котушці. Виберіть правильне твердження.

(Кількість балів 1.50)

• А

  Лінії магнітного поля котушки виходять із верхнього торця котушки і входять у нижній.

• Б

  Магніт наближають до котушки.

• В

  Магніт притягується до котушки.

• Г

  Лінії магнітного поля постійного магніту виходять із його південного полюсу і входять у північний.

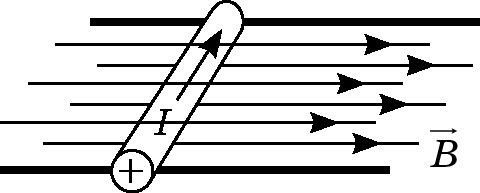

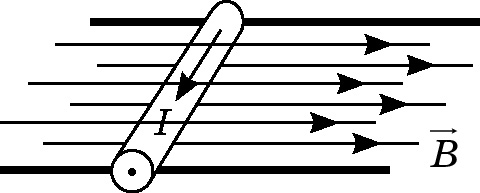

Сталевий стрижень завдовжки 20 см і масою 100 г лежить перпендикулярно до горизонтальних рейок (рисунок). Уздовж рейок напрямлене однорідне магнітне поле індукцією 0,3 Тл. У стрижні пропускають електричний струм силою 10 А. З якою силою (у ньютонах) стрижень тисне на рейки? Розгляньте два випадки: а) струм напрямлений від нас; б) струм напрямлений до нас.

а) б)

(Кількість балів 2.00)

• а) Якщо струм напрямлений від нас, то сила дорівнює Н
• б) Якщо струм напрямлений до нас, то сила дорівнює Н
